M-serie connectoren
Deze serie connectoren worden veel gebruikt in de lucht- en ruimtevaart, het leger, de automobielindustrie, elektrische energie, mechanica, automatisering en de elektrische service-industrie.
We ontwerpen en produceren volgens internationale en Amerikaanse militaire normen, onze producten kunnen Europese, Amerikaanse en Taiwanese connectoren vervangen en hebben dezelfde kwaliteit.
De M12 circulaire connector die we produceren
voldoet aan de internationale norm IEC61076-2-101 met M12*1.0 schroefvergrendeling.
De waterdichtheid is IP67, beschermd tegen stof en water tijdens onderdompeling, bestand tegen vele oliën en chemicaliën
M12 biedt veel verschillende kabelconnectoren, paneelgemonteerde receptakels, veldmonteerbare/installeerbare connectoren en zijn
accessoires. Connectoren hebben de industriestandaard A, B, D, X, S, T, K, L codering, voor zowel schroef- als snelvergrendelingssystemen.
Trekkracht: 10N MAX
O-ring: Rubber
Nominale temperatuur: -25°C, +85°C
Corrosiebestendigheid: Zoutsproeitest, >48 uur
Zeskantmoer: Messing, vernikkeld

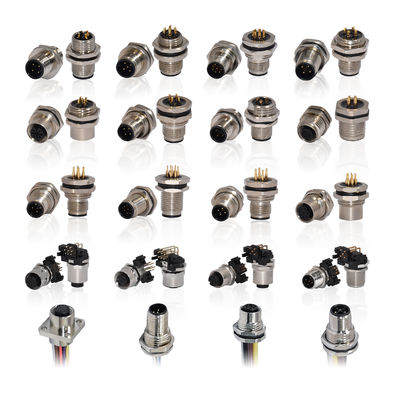

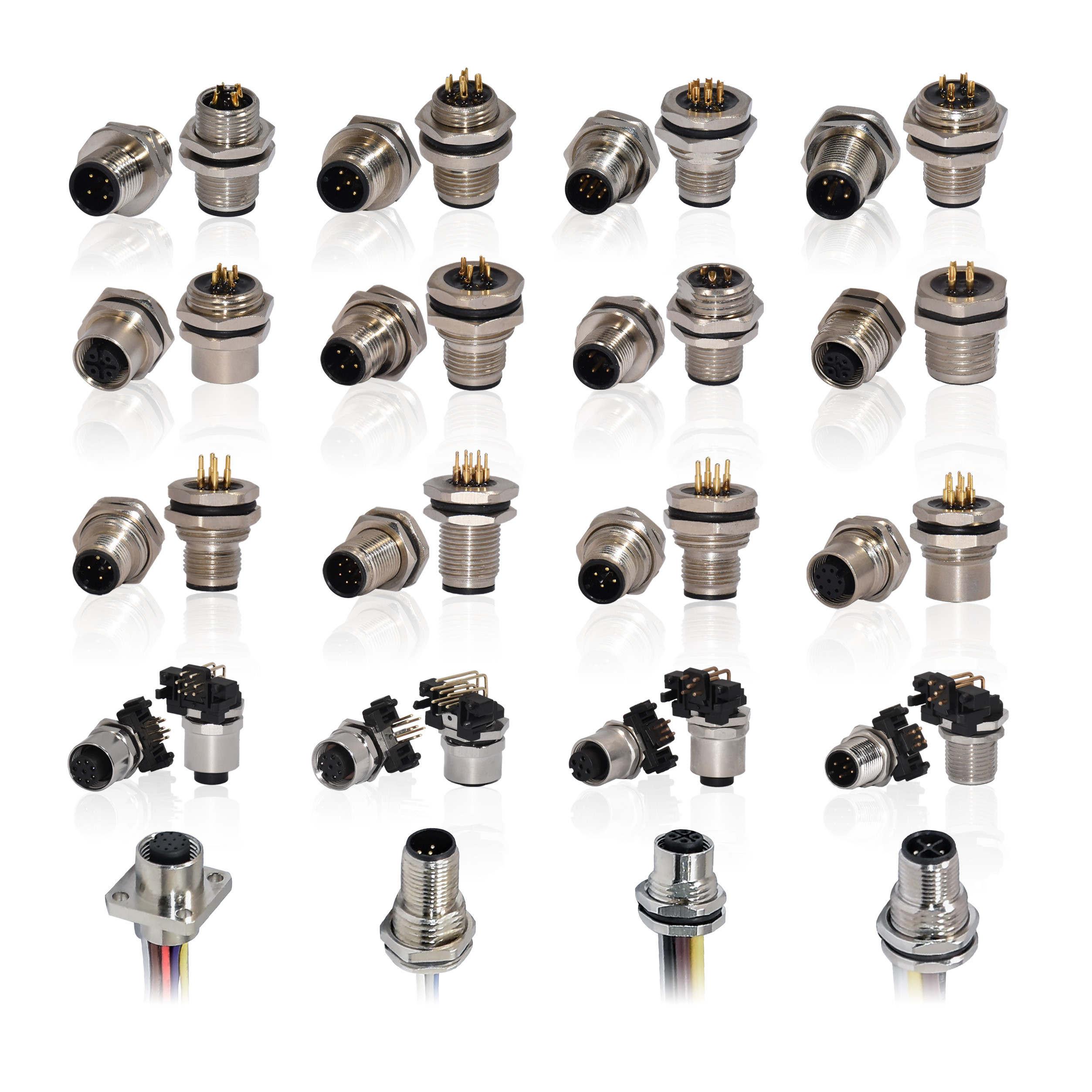

M12 Waterdichte Connector Paneelmontage Beschrijving
1. Algemene introductie:
* 3/4/5/8/12 pins als optie
* Bedradingsmethode: PCB-bord installatie, Solderen, bedrading
* Beschermingsniveau: IP67
* Werking binnen het temperatuurbereik: -40℃~105℃
2. Producteigenschap:
* Kernen en pinnen naar keuze
* Solderen draad installatie, PCB installatie
* Soldeer pinnen, PCB pinnen optioneel
* Waterdicht, oliebestendig, koudebestendig, anti-interferentie
* Eenvoudig te installeren en te onderhouden, vermindert de foutenmarge
* Productvorm: circulair, vierkant en SMD
* Toepassingsgebieden: bouwmachines, luchtvaart, scheepvaartindustrie, elektrische apparatuur, industriële automatiseringsapparatuur.
* Belangrijkste functies: zowel effectieve als snelle signaalontvangst en -verbinding, stabiel signaal.
|
Beschermingsgraad
|
IP67/IP68
|
|
Mechanische werking
|
>500 paringscycli
|
|
Contactweerstand
|
≤10mΩ
|
|
Materiaal van de connector
|
CuZn, TPU
|
|
Contactbekleding
|
Au (goud plating)
|
|
Uitgang
|
Geschikt voor OD 3-6mm kabel
|

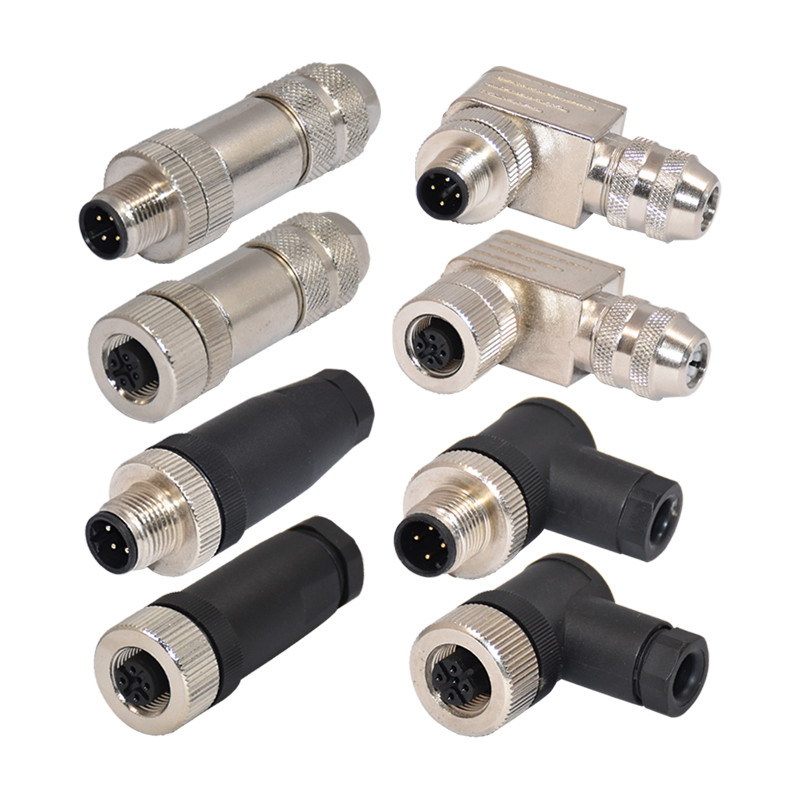

M12 Waterdichte Connector Montage Type Beschrijving
1. Algemene introductie
- Pinnummer: 3/4/5/8/12/17 pins
- Geslacht: mannelijk en vrouwelijk
- Oriëntatie: Recht/Haakse hoek
- Materiaal: kunststof/metaal
- Code: A/B/C/D codering
- Bedradingsmethode: Solderen, Schroefvergrendeling
- Toepassing: gebruikt om digitale en analoge signalen van het ene apparaat naar het andere te verzenden, of het nu in de automatiseringstechnologie is of niet.
Deze connectoren garanderen verwerkingsbetrouwbaarheid en systeem beschikbaarheid met hun optimale veilige gegevensoverdracht en uitstekend ontwerp.
Het gepatenteerde afschermingsconcept en de robuuste mechanische constructie zorgen ervoor dat de connector betrouwbaar en veilig kan werken in ruwe industriële omgevingen.
2. Producteigenschap
* Gediversifieerde configuratie-opties: inclusief LED, veldaansluitingen/aansluitingen, meerpolige opties en bedradingsflexibiliteit
* Minder installatietijd: bespaar tijd en energie tijdens de installatie
* Wereldwijd gebruiken: Internationaal gestandaardiseerde M12-connectortechnologie met een verscheidenheid aan codes
* Flexibel ontwerp: kies tussen meerdere verbindingsmogelijkheden om elke toepassing te garanderen
* Aangepaste draadlengte: bedrading vrij volgens de eisen van de klant
|
Beschermingsgraad
|
IP67/IP68
|
|
Mechanische werking
|
>500 paringscycli
|
|
Contactweerstand
|
≤10mΩ
|
|
Materiaal van de connector
|
CuZn
|
|
Contactbekleding
|
Au (goud plating)
|
|
Materiaal van de connectorbehuizing
|
PA/CuZn vernikkeld
|

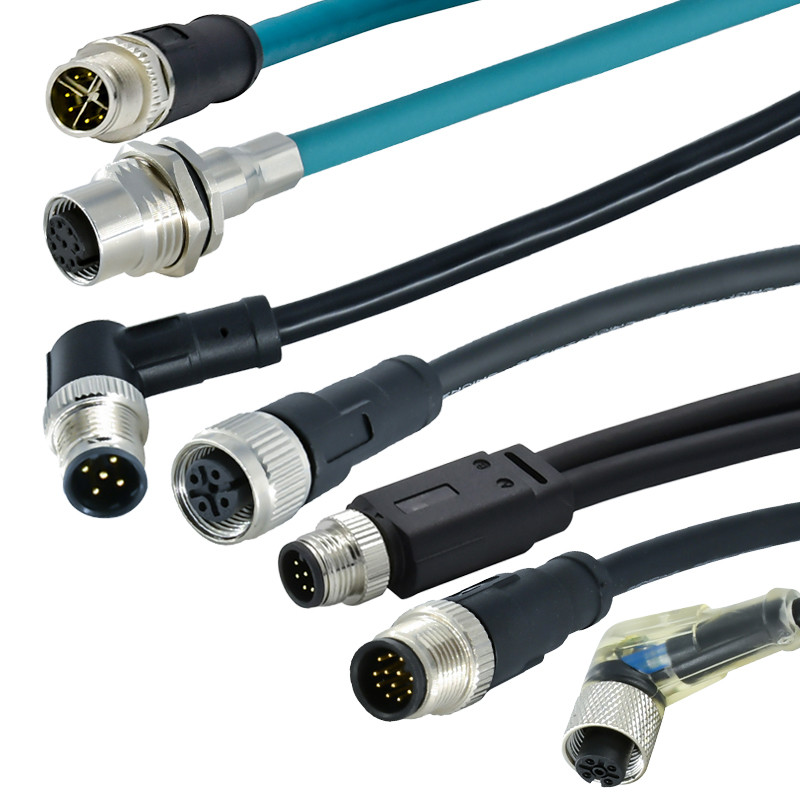

M12 Waterdichte Connector Gegoten Kabel Beschrijving
* Connector op hoog niveau volgens EU-normen.
* Hoge signaalintegriteit en uitstekende prestaties
* 1m/2m/5m/10m kabellengte met PVC/PUR materiaal, mannelijk of vrouwelijk, recht of haaks, kabelkleur, afgeschermd of niet-afgeschermd kan worden aangepast aan de eisen van de klant.
* Verbindingsmethode: spuitgieten
* Waterdichtheidsniveau: IP67/IP68
* Aantal kernen: 3-pins, 4-pins, 5-pins, 8-pins, 12-pins, 17-pins.
* Beschermingsprestaties: IP67 of hoger, voldoet aan de ROHS-milieubeschermingseisen en heeft de CE-milieubeschermingscertificering behaald.
* Toepassingsgebieden: sensoren, testinstrumenten, elektronische instrumenten, communicatie, luchtvaart, elektrische systemen, industriële automatisering en andere gebieden.
* M12-kabelconnectoren zijn nu een internationale standaard elektrische verbindingscomponent geworden. De producten zijn waterdicht, koudebestendig, bestand tegen hoge temperaturen, eenvoudig te installeren, goed contact. Ze zijn gebruikt in verschillende complexe en ruwe omgevingen.
|
Type
|
Gegoten
|
|
Beschermingsgraad
|
IP67/IP68
|
|
Mechanische werking
|
>500 paringscycli
|
|
Materiaal van de connector
|
CuZn, TPU of PVC
|
|
Connector vergrendelingssysteem
|
Solderen
|
|
Contactbekleding
|
Au (goud plating)
|
