IP68 M5 M8 M12 Waterdicht Connector 3 4pin 5pin 8pin 12pin PCB Panel Assembly Mould Circular Industrial Cable Connector
connectoren van de M-serie
Deze serie connectoren worden veel gebruikt in de lucht- en ruimtevaart, militaire, automotive, elektrische energie, mechanische, automatisering, evenals de elektrische dienst industrie.
We ontwerpen en produceren volgens de internationale en Amerikaanse militaire standaard, onze producten kunnen Europese, Amerikaanse en Taiwanese connectoren vervangen, hebben dezelfde kwaliteit.
De M12 cirkelvormige connector die wij produceren
voldoen aan de internationale norm IEC61076-2-101 met M12*1.0 schroefvergrendeling.
Waterdicht IP67, beschermd tegen stof en water tijdens het onderdompelen, bestand tegen veel oliën en chemicaliën
M12 biedt veel verschillende kabelconnectoren, paneelmontagevaten, op het veld bevestigbare/installeerbare connectoren en zijn
De aansluitingen hebben de industrie-standaard A, B, D, X, S, T, K, L-codes voor zowel schroefvergrendeling als snelvergrendeling.
Trekkracht: 10N MAX
O-ring: rubber
Nominale temperatuur: -25°c, +85°c
Corrosiebestendigheid;zoutproef, > 48 uur
Hexagonale moer: Messing, bekleed met nikkel

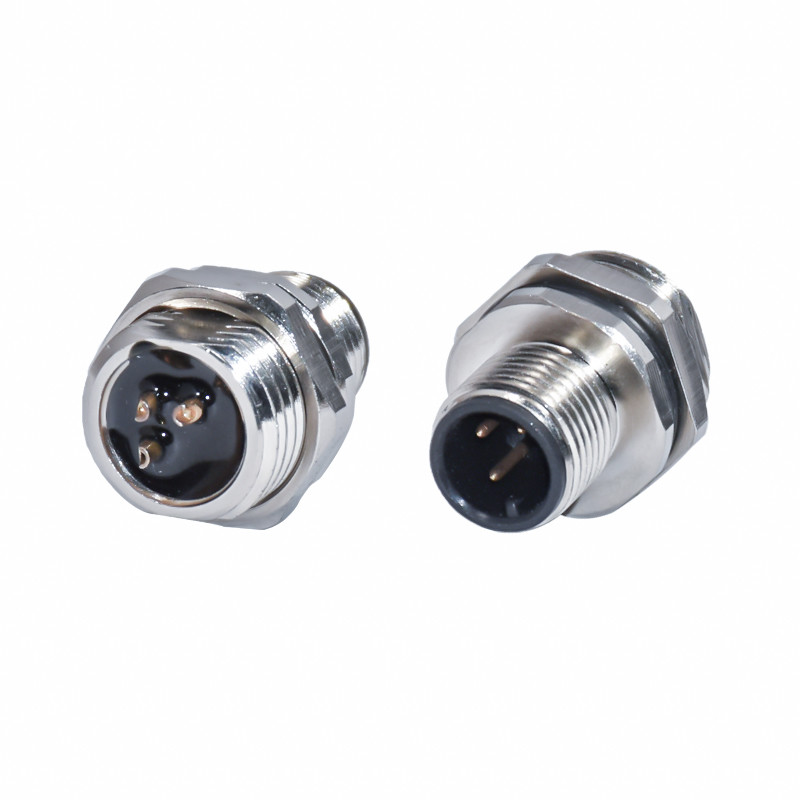

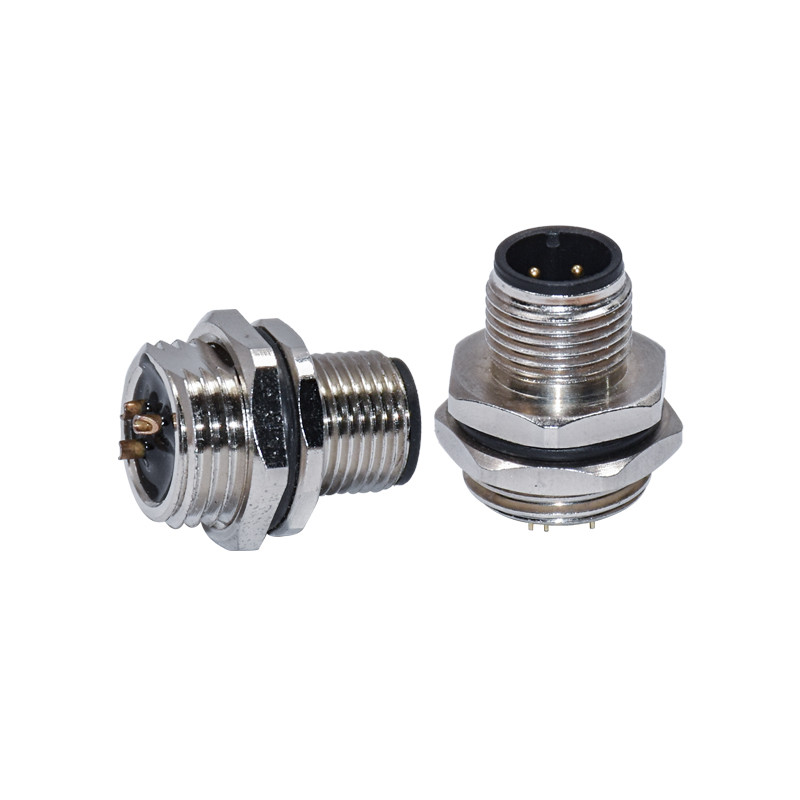

M12-paneelconnector Beschrijving van de productprestaties:
Nootstructuur, nauwer verbonden, stevig
De siliconen ring voorkomt effectief dat water en stof binnenkomen
Met nieuw vlamvertragend/oproerbestrijdend/antioxiderend/verouderingsbestrijdend PVC plastic dat flexibel en duurzaam is
Gemakkelijk te installeren
IP67,IP68 m12 waterdicht aansluiting Man Vrouwelijke sensor Verbind verlengkabel
|
Grade van bescherming
|
IP67/IP68
|
|
Vergrendelingssysteem van de aansluiting
|
Schroef.
|
|
Mechanische werking
|
> 500 paringscycli
|
|
Contactweerstand
|
≤ 10 mΩ
|
|
Materiaal van de connector
|
CZn,TPU
|
M12-paneelconnector verpakking van het product
M12-aansluiting, waterdichte aansluiting, M12-kabel met drie soorten pakket als hieronder:
1. Elk stuk in één PE zak, vervolgens in een kleine doos
2. OEM-pakket is beschikbaar
3. Volgens de eisen van de klant

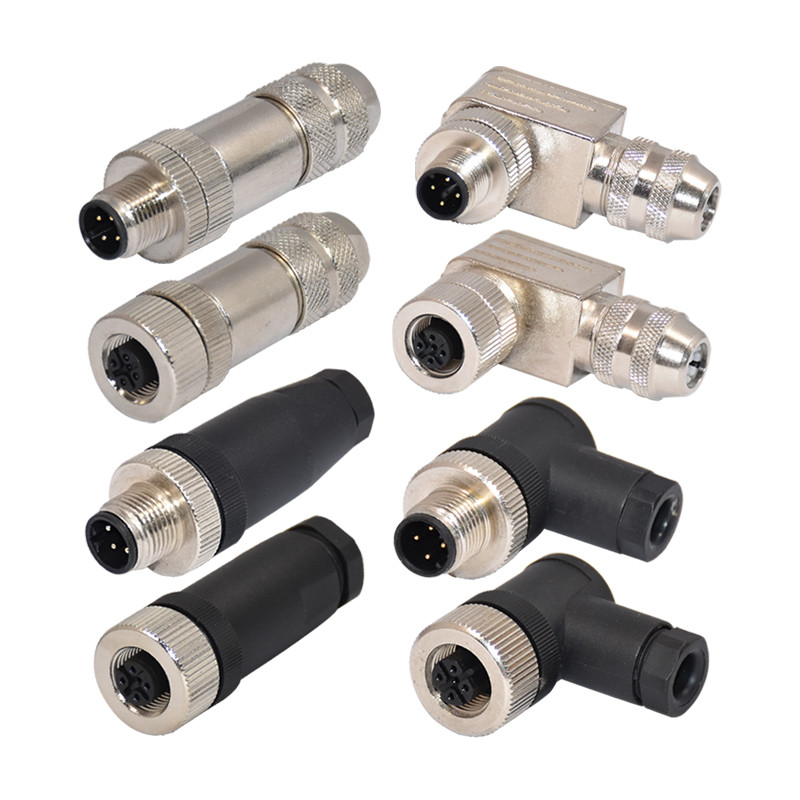

M12samenstellenaansluiting Beschrijving van de productprestaties:
M12 Draadloze/installeerbare connectoren in het veld zorgen voor een hoge flexibiliteit bij de bedrading van kabels in het veld.
De draadverbinding gebruikt normaal gesproken soldeerterminatie, crimping en schroefterminatie, Rigoal connector biedt zowel Plastic Shell als Metallic Shell met EMC-beschermingsfunctie.
● Het schroeven van de eindcontacten
● Er zijn 2, 3, 4, 5, 8 palen per aansluiting beschikbaar
● PUR/PVC kabel accessoires beschikbaar op verzoek van de klant
● Werkspanning 300V-DC/ 250V-AC/ 60V/ 30V, nominale stroom 4A/ 2A
● UL94 V-0 PA66+GF plastic behuizing / metalen omhulsel
● Beschermingsgraad IP67
|
Productnaam
|
IP67 waterdicht schroefassemblage Type A Code Mannelijke M12-kabelconnector
|
|
Geslacht
|
Man / Vrouw
|
|
Aantal contacten
|
3 / 4 / 5 / 6 / 7 / 8 / 12 / 17 pin
|
|
Codering
|
A / B / D codering
|
|
Beëindiging
|
met een breedte van niet meer dan 15 mm
|
|
Kabellengte
|
Op verzoek van de klant
|
|
Contactplaten
|
Verguld, dikte 3 μ"
|
M12gevormd kabelaansluiting Beschrijving van de productprestaties:
Specificatie van de waterdichte aansluiting van de kabel:
Voeg in: PA+GF
Contact: messing met vergulding
Schroef/noot: met nikkel bekleed messing
Overvorm: TPU
Specificatie van de kabel:
Kabelmantel:PVC of PUR
Draadisolatie:PVC
Kabellengte: optioneel
Standaard voor de waterdichte aansluiting van de kabel:
De kabelverbinding die we hebben geproduceerd volgens de norm IEC61076-2-101, deze internationale
De standaard beschrijft de kabelconnectorenM12 typisch gebruikt voor industriële
Deze verbindingen bestaan uit vaste en vrije verbindingen.
met of zonder schroefvergrendeling.
